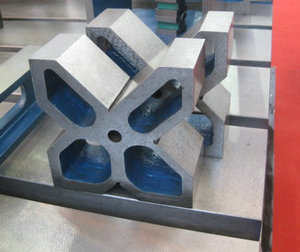

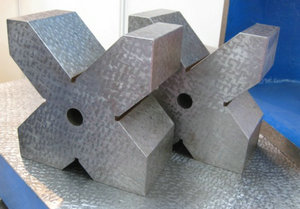

 v型架(鑄鐵v型架)
v型架(鑄鐵v型架)用于軸類零件的檢測,劃線,定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽
             訂購熱線:0317-8332456

        簡介:v型架(鑄鐵v型架)用于軸類零件的檢測,劃線,定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽
v型架(鑄鐵v型架)用于軸類零件的檢測、劃線、定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽,主要用于軸類零件的檢驗和劃線。
v型架(鑄鐵v型架)按材質可以分為球鐵V型架和灰鐵V架鐵兩類:球鐵V型架的使用比較少,一般使用規格較小,精度要求較的V型鐵,比如:研磨V型鐵。球鐵V型架的精度大于0級。灰鐵V型架的使用比較 ,灰鐵的成本低、生產周期短,工藝簡單、經久耐用是制造商和用戶的原因之一。
V型架產品規格:(成對供應)
| 規格mm | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽兩側面對稱度 | V型槽對端面的垂直度 | |||||
| V型架精度等級um | ||||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 60×60×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
| 100×100×65 |  |  | 10 | 20 | 10 | 20 | 20 | 40 |  |  |
| 150×150×80 |  |  | 15 | 25 | 15 | 25 | 30 | 50 |  |  |
| 200×200×90 |  |  | 15 | 25 | 15 | 25 | 30 | 50 | 12 | 25 |
| 300×300×120 |  |  | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 |
