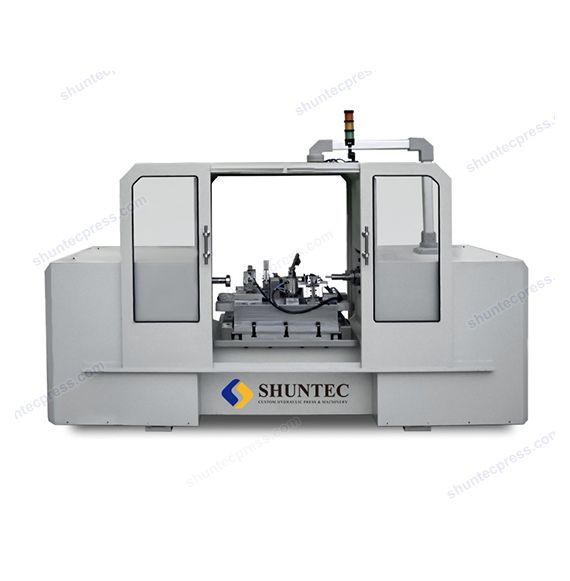

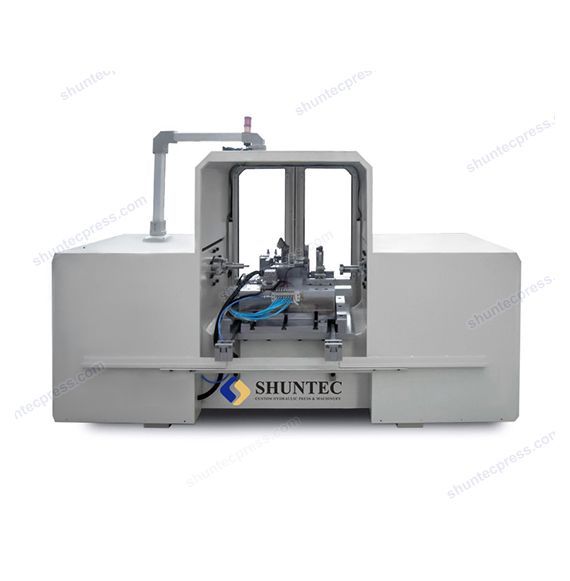

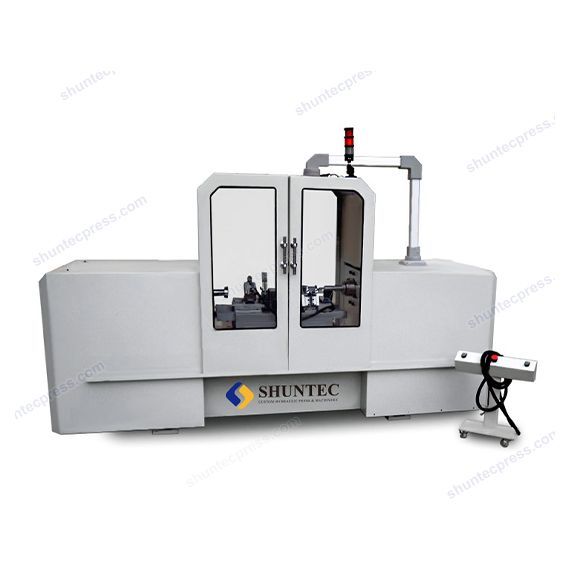

臥式壓力機，也被稱為側向作用液壓機，在水平方向上執行左右往復動作，而不是垂直液壓機的上下往復動作。
我們信德定制的臥式壓力機是根據您的應用所需的特定噸位、滑塊/床身尺寸、速度和控制的復雜性而制造的。
- 精確的滑塊導向水平
- 側動式設計，方便裝卸零件
- 模塊化設計，可根據您的要求進行定制
- 優異的剛度和床身與壓板的平行度
- 快速、簡單和安全的設置和操作
- 多年的免維護和可靠運行。
信德的臥式壓力機可以看作是臥倒式四柱液壓機、雙柱壓力機、懸臂導向壓力機或C型框架液壓機。實際上，臥式液壓機的常見結構與那些立式結構的液壓機很相似，包括4柱拉桿結構、2柱拉桿結構、懸臂導向框架結構、C型框架結構等。
無論您是要對鐵路行業的大段合金鋼工字鋼進行彎曲或矯直，還是要對電機定子進行壓入，對電機轉子軸和軸承進行壓入，或是對越野車的堅固底盤進行壓入，信德都可以提供解決方案。
| 描述 | Shuntec-P08 75T | Shuntec-P08 100T | Shuntec-P08 150T | Shuntec-P08 250T | Shuntec-P08 300T |
| 噸位 | 750 KN | 1000 KN | 1500 KN | 2500 KN | 3000 KN |
| 結構 | 側作用臥式壓力機 | 側作用臥式壓力機 | 側作用臥式壓力機 | 側作用臥式壓力機 | 側作用臥式壓力機 |
| 氣缸沖程 | 300 mm | 300 mm | 400 mm | 500 mm | 650 mm |
| 最大開放高度 | 900 mm | 1100 mm | 1500 mm | 2000 mm | 2600 mm |
| 臺面高度 | 800*600 mm | 1000*800 mm | 1200*1000 mm | 1200*1200 mm | 1500*1200 mm |
| 閉合速度 | 140 mm/s | 140 mm/s | 120 mm/s | 100 mm/s | 120 mm/s |
| 按壓速度 | 25 mm/s | 25 mm/s | 20 mm/s | 18 mm/s | 18 mm/s |
| 回程速度 | 110 mm/s | 110 mm/s | 100 mm/s | 80 mm/s | 80 mm/s |
| 電機 | 4 Pole, 7.5 KW | 4 Pole, 11.5 KW | 4 Pole, 13.5 KW | 4 Pole, 17.5 KW | 4 Pole, 22 KW |
| 電源 | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ | 3Phase, 220/380/415/480VAC, 50/60HZ |
| 系統壓力 | 20 Mpa | 20 Mpa | 20 Mpa | 21 Mpa | 24 Mpa |
| 重量 | 4.5 ton | 7 Ton | 9 Ton | 12.5 Ton | 14 Ton |
- 伺服液壓或伺服電氣驅動
- 帶環形護欄的防倒伏、防重復控制
- 側面有互鎖的鉸鏈?zhǔn)椒雷o(hù)裝置
- 液壓中心彈出
- 便攜式操作臺
- 自動氣動安全門
- 簡化工具裝載和卸載的床身梭子
- 彩色人機界面
- 線性位置傳感器
- 負荷傳感器
- 自動拉桿潤滑
